Grani a cava esagonale: caratteristiche e applicazioni

I grani a cava esagonale sono una particolare tipologia di vite priva di testa, interamente filettata e dotata di un incavo esagonale interno, che consente il serraggio tramite chiave a brugola. A differenza delle viti tradizionali, non svolgono una funzione di collegamento tra due elementi, ma vengono utilizzati per bloccare un componente contro un altro.

Vengono avvitati all’interno di fori filettati e serrati in modo da esercitare una pressione sulla superficie di contatto tramite la punta della vite. Questo principio di funzionamento consente di fissare un oggetto all’interno o contro un altro elemento per attrito, impedendone lo spostamento o la rotazione.

I grani a cava esagonale sono comunemente impiegati per il bloccaggio di pulegge, ingranaggi, manopole o altri componenti meccanici su un albero, garantendo la stabilità del sistema senza la necessità di ulteriori elementi di fissaggio.

Sono disponibili in diverse misure e con varie tipologie di punta, in modo da adattarsi a differenti esigenze applicative e livelli di sollecitazione.

Grani a cava esagonale con punta a coppa

Grani a cava esagonale con punta a coppa DIN_916_9839_2.jpg (Art. corrente, Pag. 2, Foto normale)

I grani a cava esagonale con punta a coppa rappresentano la tipologia più diffusa di grani senza testa. Sono progettati per garantire un bloccaggio efficace sia su superfici morbide che dure, grazie alla particolare conformazione della punta. L'esagono incassato permette un facile accesso in spazi ristretti, perfetto per applicazioni in cui è richiesta un'integrazione fluida nel componente.

La punta a coppa, leggermente concava, tende a penetrare nella superficie di contatto durante il serraggio, offrendo una presa elevata, una buona resistenza all’usura e una maggiore stabilità nel tempo. Questa caratteristica li rende particolarmente adatti ad applicazioni soggette a carichi dinamici, vibrazioni e sollecitazioni ripetute, mantenendo il posizionamento corretto dei componenti.

I grani con punta a coppa sono comunemente utilizzati per il fissaggio di pulegge, ingranaggi, boccole e altri elementi meccanici su alberi, dove è necessario impedire lo slittamento o la rotazione del componente.

Sono generalmente disponibili in classe di resistenza 45H, la più utilizzata per questa tipologia di prodotto, che garantisce un buon equilibrio tra resistenza meccanica e tenacità. In alcune applicazioni specifiche possono essere forniti anche in materiali o trattamenti superficiali differenti, in funzione dell’ambiente di utilizzo.

Lo standard internazionale di riferimento per i grani a cava esagonale con punta a coppa è ISO 4029 / DIN 916

Grani a cava esagonale con punta piana

Grani a cava esagonale con punta piana DIN_913_9839_3.jpg (Art. corrente, Pag. 3, Foto normale)

I grani a cava esagonale con punta piana sono progettati per applicazioni in cui è necessario esercitare una forza di serraggio uniforme, senza intaccare o danneggiare la superficie di contatto. Proprio per questo motivo sono particolarmente indicati per il serraggio su metalli morbidi, leghe leggere o materiali plastici.

La punta piana distribuisce la pressione su una superficie più ampia rispetto ad altre tipologie di punta, riducendo il rischio di deformazioni permanenti o segni sul componente serrato. Questa caratteristica li rende la scelta ideale per applicazioni che richiedono frequenti regolazioni, smontaggi o riposizionamenti, mantenendo l’integrità delle superfici.

Dal punto di vista meccanico, questi grani sono generalmente realizzati in classe di resistenza 45H, una classe standard per i grani senza testa, che garantisce un buon compromesso tra resistenza e duttilità. In funzione dell’ambiente di utilizzo, possono essere disponibili con diversi trattamenti superficiali o materiali specifici.

Lo standard internazionale di riferimento per i grani a cava esagonale con punta piana è ISO 4026/ DIN 913.

Grani a cava esagonale con punta conica

Grani a cava esagonale con punta conica DIN_914_9839_4.jpg (Art. corrente, Pag. 4, Foto normale)

I grani a cava esagonale con punta conica sono caratterizzati da una punta affilata a forma di cono, progettata per penetrare nella superficie di contatto e garantire un bloccaggio estremamente efficace. Questa geometria consente di sviluppare una forza assiale superiore rispetto alle altre tipologie di punta, assicurando una presa molto stabile.

Proprio per questa caratteristica, i grani con punta conica sono spesso utilizzati in connessioni permanenti o semi-permanenti, dove non sono previste regolazioni frequenti. La penetrazione della punta nel materiale crea infatti un accoppiamento meccanico diretto, riducendo al minimo il rischio di slittamento o rotazione del componente fissato.

Trovano largo impiego nel fissaggio di pulegge, ingranaggi e componenti meccanici soggetti a elevate sollecitazioni, ma possono essere utilizzati anche come perni di posizionamento o elementi di arresto, in funzione del progetto.

Dal punto di vista meccanico, questi grani sono generalmente realizzati in classe di resistenza 45H, adeguata a garantire un’elevata resistenza all’usura e alle sollecitazioni concentrate in punta. In base all’applicazione, possono essere forniti con trattamenti superficiali specifici o in materiali alternativi.

Lo standard internazionale di riferimento per i grani a cava esagonale con punta conica è ISO 4027 / DIN 914.

Grani a cava esagonale con codolo

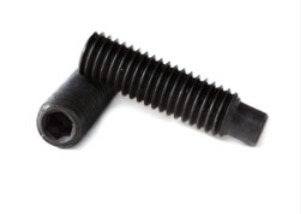

Grani a cava esagonale con codolo DIN_915_9839_5.jpg (Art. corrente, Pag. 5, Foto normale)

I grani a cava esagonale con codolo sono caratterizzati da una punta cilindrica sporgente (codolo) che si inserisce nel foro corrispondente del componente da fissare, svolgendo di fatto anche la funzione di perno di posizionamento.

A differenza di altre tipologie di grani che lavorano principalmente per attrito, i grani con codolo garantiscono un accoppiamento meccanico diretto, limitando efficacemente lo spostamento radiale e la rotazione del componente. Questa caratteristica li rende particolarmente indicati per applicazioni che richiedono un posizionamento preciso e ripetibile.

Sono comunemente utilizzati nel fissaggio di pulegge, ingranaggi, boccole e componenti meccanici su alberi, soprattutto quando è necessario assicurare l’allineamento corretto tra le parti. Il codolo consente inoltre di ridurre l’usura delle superfici di contatto rispetto a soluzioni basate esclusivamente sulla pressione.

Dal punto di vista meccanico, i grani a cava esagonale con codolo sono generalmente realizzati in classe di resistenza 45H, adeguata a sopportare carichi e sollecitazioni tipiche di applicazioni meccaniche. In funzione dell’ambiente di utilizzo, possono essere disponibili anche con trattamenti superficiali specifici.

Lo standard internazionale di riferimento per questa tipologia di grani è ISO 4028/ DIN 915.

Stabilità, sicurezza e precisione nel fissaggio meccanico

I grani a cava esagonale rappresentano una soluzione di fissaggio affidabile e versatile per numerose applicazioni meccaniche e industriali. L’assenza della testa, unita alla disponibilità di diverse tipologie di punta, materiali e classi di resistenza, consente di adattare questo componente a esigenze molto differenti, dal semplice posizionamento fino ai fissaggi più sollecitati. Conoscere le caratteristiche delle varie versioni disponibili permette di effettuare una scelta consapevole, migliorando la stabilità dell’assemblaggio, la sicurezza operativa e la durata nel tempo delle connessioni.
