Montaggio condizionatore: quali tasselli e bulloni scegliere
Nel montaggio di un condizionatore, tasselli e bulloni svolgono funzioni differenti e devono essere scelti considerando separatamente il fissaggio alla parete e il collegamento tra unità esterna e staffa.
Non esiste infatti una misura di tassello che sia valida per qualsiasi climatizzatore: peso della macchina, geometria delle staffe, materiale della parete, profondità di ancoraggio e condizioni di esposizione concorrono a determinare il sistema più adatto.
Nel montaggio dell’unità esterna del condizionatore, in particolare, il carico non agisce semplicemente verso il basso, perché la sporgenza della mensola rispetto alla parete genera anche un momento che sollecita gli ancoraggia trazione e taglio.
Differenze tra pareti per montaggio condizionatore
La scelta del sistema di fissaggio deve partire dall’analisi del supporto, prima ancora di valutare diametro e lunghezza del tassello.
Calcestruzzo, muratura piena, laterizio forato, calcestruzzo cellulare e pareti leggere presentano infatti caratteristiche meccaniche differenti e richiedono soluzioni di ancoraggio specifiche. Puoi consultare, nella nostra gamma di tasselli ed elementi di fissaggio sistemi meccanici e chimici destinati a condizioni di impiego diverse.
Su calcestruzzo e muratura piena possono essere utilizzati ancoranti meccanici in acciaio, viti per calcestruzzo o sistemi chimici, purché il fissaggio sia dimensionato in funzione del supporto reale.
Un tassello meccanico trasferisce infatti le sollecitazioni alla parete attraverso il proprio meccanismo di ancoraggio: per questo diametro e lunghezza non possono essere determinati considerando esclusivamente il peso del climatizzatore.
Incidono anche profondità di posa, distanza dai bordi e interasse tra i punti di fissaggio.
Nel laterizio forato, invece, può essere opportuno ricorrere a sistemi chimici con bussola retinata, che consente di contenere e distribuire la resina nelle cavità del supporto.
In presenza di cappotto termico, il fissaggio deve raggiungere la struttura resistente senza caricare o comprimere lo strato isolante, utilizzando sistemi distanziati specifici per questo tipo di installazione.

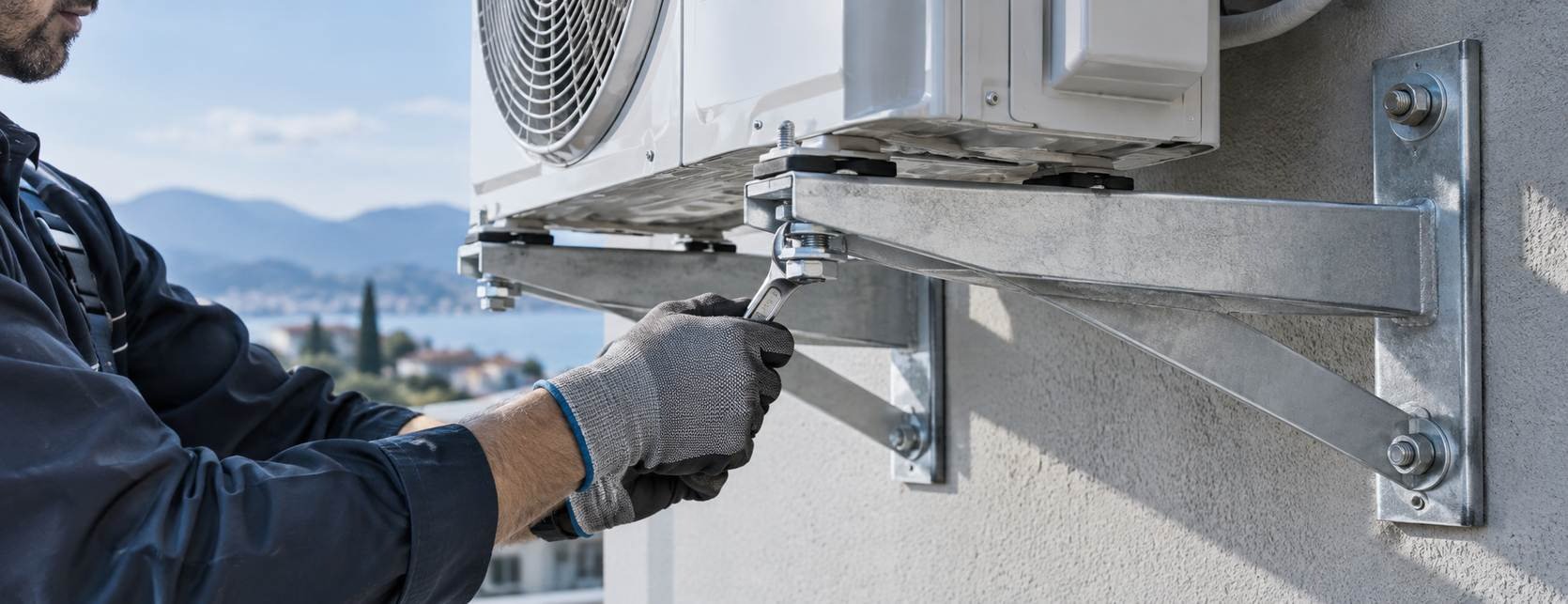

Tasselli da usare per la staffa dell’unità esterna
Il fissaggio della staffa che sostiene l’unità esterna rappresenta uno dei punti più delicati nel montaggio di un condizionatore.
Le mensole lavorano infatti a sbalzo e la distanza tra il climatizzatore e la parete genera un momento che si trasferisce agli ancoraggi, sottoponendoli contemporaneamente a sollecitazioni di trazione e taglio. Per questo motivo la scelta dei tasselli non può basarsi esclusivamente sul peso nominale dell’unità esterna.
Su supporti compatti e resistenti, come calcestruzzo o muratura piena, possono essere adottati ancoraggi meccanici metallici opportunamente dimensionati. In presenza di murature forate, supporti eterogenei o condizioni nelle quali un fissaggio ad espansione risulta poco adatto, può invece essere preferibile un sistema chimico con resina e barra filettata compatibile con il materiale di base.
L’ancoraggio chimico però non è automaticamente superiore a quello meccanico. La sua capacità dipende dal tipo di resina, dalla barra impiegata, dal supporto, dal diametro e dalla profondità del foro e dalla corretta esecuzione della posa.
Anche la pulizia del foro è determinante, perché polvere e residui possono ridurre l’adesione della resina.
Per l’unità interna le sollecitazioni sono generalmente inferiori, ma resta essenziale valutare il materiale della parete. Nel caso del cartongesso occorrono fissaggi specifici per pareti cave, considerando spessore delle lastre, intercapedine e presenza dell’eventuale struttura retrostante, come illustrato nella nostra guida sui tasselli per cartongesso.
Bulloni, rondelle e serraggio dell’unità sulla staffa
I bulloni che collegano i piedini dell’unità esterna alla staffa svolgono una funzione distinta rispetto ai tasselli di ancoraggio alla parete, poiché realizzano la giunzione tra la macchina e la struttura metallica di sostegno.
Il diametro della vite deve essere compatibile con i fori predisposti sull’unità e sulla mensola, mentre lunghezza, dado e rondella devono consentire un serraggio completo senza interferire con i componenti della macchina. In base alla configurazione prevista possono essere impiegate viti a testa esagonale, abbinate a dadi e rondelle adeguati.
Anche la scelta del materiale della bulloneria deve tenere conto delle condizioni ambientali. Soprattutto per il montaggio dell’unità esterna del condizionatore, la protezione dalla corrosione assume particolare importanza perché i fissaggi restano esposti a umidità, condensa e agenti atmosferici.
A seconda del contesto possono quindi essere utilizzate soluzioni in acciaio zincato, zincato a caldo oppure in acciaio inox A2 o A4.
Un ulteriore aspetto riguarda la stabilità della giunzione nel tempo. Le vibrazioni prodotte dal compressore e i carichi ciclici possono determinare una progressiva perdita di precarico nei collegamenti filettati. Quando le condizioni di esercizio lo richiedono, è quindi opportuno ricorrere a sistemi antisvitamento specifici, comprese rondelle progettate per giunzioni soggette a vibrazioni.
Il serraggio deve infine essere eseguito secondo valori coerenti con diametro, classe e materiale della vite. Una coppia eccessiva può danneggiare la filettatura o deformare i componenti, mentre una coppia insufficiente può ridurre la stabilità del collegamento. Puoi approfondire nella nostra guida dedicata alle coppie di serraggio di viti e bulloni.
La qualità del fissaggio si misura, in definitiva, nella capacità della giunzione di conservare nel tempo precarico, allineamento e integrità dei componenti.
